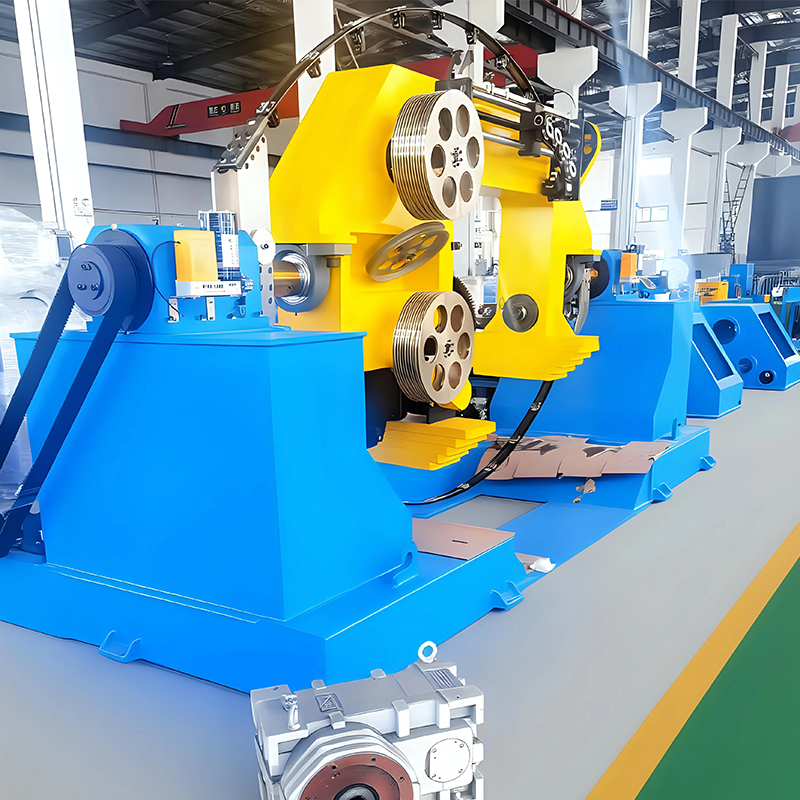

دستگاه 1250 دو کمان رشته

این دستگاه 1250 دو کمان رشته یک قطعه حیاتی از تجهیزات در صنعت تولید کابل است که به طور خاص برای رشته مارپیچی کارآمد، یکنواخت و با دقت بالا چندین سیم منفرد (مانند هادی های مس/آلومینیوم یا واحدهای فیبر نوری) طراحی شده است. هسته آن در ساختار مکانیکی منحصر به فرد آن نهفته است، که کشش متعادل و طول لایه گذاری دقیق را برای هر سیم جداگانه در طول عملیات با سرعت بالا تضمین می کند، در نتیجه هسته های کابل با ساختار پایدار و عملکرد الکتریکی برتر تولید می شود. به عنوان یکی از محصولات شاخص شرکت Jiangsu Newtopp Precision Machinery Co., Ltd.، دستگاه 1250 دو کمان رشته تخصص فنی عمیق و مهارت تولیدی این شرکت در زمینه تجهیزات کابلی پیشرفته را نشان می دهد.

اصول طراحی اصلی و نکات برجسته فنی

1. Double Bow Pay-Off System
این خاستگاه نام مدل و مزیت اصلی آن نسبت به ماشین‌های سنتی استندینگ است. دو گهواره کمانی شکل متقارن، از طریق کنترل دقیق همزمان، عملکردهای کلیدی زیر را به دست می آورند:

2. رشته کارآمد و کنترل دقیق

• ظرفیت بالا: طراحی شده برای رشته تا 1250 واحد یا بیشتر (بسته به قطر سیم) که نیازهای تولید هسته کابل برای کابل های چند هسته ای با مقطع بزرگ را برآورده می کند.

• Precise Lay Length: از سیستم‌های پیشرفته انتقال مکانیکی یا کنترل سروو استفاده می‌کند که طول خواب پایدار، قابل تنظیم و بسیار تکرارپذیر را ارائه می‌کند و کاملاً با استانداردهای مختلف کابل (به عنوان مثال UL، CE، VDE) مطابقت دارد.

• سرعت بالا: طراحی کمان دوتایی بهینه شده جرم چرخش را کاهش می دهد و در عین حال کیفیت را حفظ می کند و در نتیجه باعث افزایش خروجی می شود.

به عنوان یک شرکت ملی فناوری پیشرفته، تیم تحقیق و توسعه نیوتاپ سال‌ها تجربه را با رشته‌های قفس و لوله‌ای در طراحی کمان دوگانه ادغام کرده است، و کارایی رشته‌های پرسرعت را با کنترل تنش دقیق رشته‌های قفس ترکیب می‌کند.

حوزه های کاربردی اولیه

این 1250 Double Bow Stranding Machine is widely used in cable types requiring high-quality stranded conductors:

• کابل های ارتباطی داده: جفت چرخاندن یا اتصال هسته برای Cat5e، Cat6، Cat7 و غیره.

• کابل های برق: رشته هادی برای کابل های برق با ولتاژ پایین تا متوسط.

• کابل‌های تخصصی: اتصال دقیق کابل‌های ربات، دسته‌های سیم‌کشی خودرو، کابل‌های انرژی نو (فتوولتائیک، شمع شارژ)، و کابل‌های اتوبوس صنعتی.

• سایر مواد سیم: رشته سیم های تلفن، کابل های صوتی و مواد فلزی مختلف.

نیوتاپ با بهره‌گیری از تجربه خود در ارائه تجهیزات کامل خط تولید برای کابل‌های داده، کابل‌های صنعتی و کابل‌های روباتی، تضمین می‌کند که دستگاه 1250 Double Bow Stranding در هماهنگی کامل با تجهیزات بالادستی و پایین دستی (مانند اکسترودرها و دستگاه‌های نواری نیوتاپ) کار می‌کند و خطوط تولید بسیار کارآمد را تشکیل می‌دهد.

راهنمای انتخاب و نگهداری تجهیزات

1. پارامترهای کلیدی برای مرجع انتخاب

2. نکات کلیدی برای تعمیر و نگهداری معمول

• روانکاری منظم: قطعات متحرک مانند گیربکس و یاتاقان ها را کاملاً طبق دستورالعمل روغن کاری کنید.

• تمیز کردن: برای جلوگیری از افت دقت، تراشه های فلزی و گرد و غبار داخل دستگاه را به سرعت جدا کنید.

• بازرسی سیستم تنش: به طور منظم مکانیسم های کنترل تنش را کالیبره و بازرسی کنید تا از عملکرد دقیق و پاسخگو اطمینان حاصل کنید.

• چک کردن بست مکانیکی: پیچ و مهره های شل را در تمام نقاط اتصال، به خصوص در قطعات با سرعت بالا بررسی کنید.

• بررسی سیستم الکتریکی: وضعیت کار سنسورها، ترمزها، PLC و سایر اجزای الکتریکی را بررسی کنید.

Jiangsu Newtopp Precision Machinery Co., Ltd. نه تنها دستگاه‌های باکیفیت 1250 Double Bow Stranding را ارائه می‌کند، بلکه آموزش جامع اپراتور، دفترچه راهنمای تعمیر و نگهداری دقیق و پشتیبانی طولانی‌مدت قطعات یدکی را ارائه می‌کند تا اطمینان حاصل شود که تجهیزات عملکرد بهینه را در طول چرخه عمر خود حفظ می‌کنند.

سوالات متداول (سؤالات متداول)

Q1: تفاوت های اصلی بین یک استردر دوبل، یک استردر لوله ای و یک استردر قفسی چیست؟
A1: این core differences lie in the pay-off system and tension control. Tubular stranders have stationary bobbins, suitable for low-speed, coarse stranding. Cage stranders have bobbins rotating with the cage, offering good tension control for precise multi-layer stranding but with speed limitations. The 1250 Double Bow Stranding Machine's dual-cradle structure is an efficient compromise. It offers better tension control and higher speed than tubular stranders, and a simpler, more maintainable structure compared to high-speed cage stranders, making it particularly suitable for high-speed, precise stranding of medium-diameter wires in high counts.

Q2: چگونه می توان از استرس بیش از حد پیچشی داخلی یا برگشت فنر در هادی رشته دار جلوگیری کرد؟
A2: این دقیقاً ماهیت 1250 Double Bow Stranding Machine است. طراحی متقارن کمان های دوتایی آن و سیستم همگام سازی دقیق، کشش تقریباً یکسانی را برای همه سیم ها در نقطه همگرایی تضمین می کند. طراحی نیوتاپ مسیر چرخ راهنما و زاویه جذب را بهینه می‌کند، تنش خمشی غیرضروری را به حداقل می‌رساند، اساساً از تجمع تنش داخلی و برگشت فنری محصول ناشی از کشش ناهموار یا تغییر شکل بیش از حد جلوگیری می‌کند.

Q3: چگونه تجهیزات شما سازگاری با خطوط تولید موجود را تضمین می کند؟
A3: شرکت Jiangsu Newtopp Precision Machinery Co., Ltd. به‌عنوان یک تامین‌کننده کامل زنجیره‌ای که تحقیق و توسعه، طراحی و ساخت را پوشش می‌دهد، اهمیت هم‌افزایی خطوط تولید را عمیقاً درک می‌کند. ما سفارشی‌سازی رابط انعطاف‌پذیر (سیگنال‌های الکتریکی، ابعاد مکانیکی، تطابق سرعت، و غیره) را ارائه می‌کنیم، و اطمینان می‌دهیم که دستگاه 1250 Double Bow Stranding می‌تواند به طور یکپارچه در خطوط تولید فعلی مشتریان یا خطوط جدید متشکل از سایر تجهیزات نیوتاپ (مانند اکسترودرها، دستگاه‌های نوار چسب) ادغام شود و تولید هوشمند و مداوم را ممکن می‌سازد.

Q4: طول عمر اجزای کلیدی چقدر است و آیا تعویض آنها آسان است؟
A4: نیوتاپ اصرار دارد که از بلبرینگ ها، چرخ دنده ها و قطعات الکتریکی با کیفیت بالا استفاده کند. قطعات مکانیکی کلیدی برای طول عمر طولانی تقویت شده و با دقت ماشین کاری می شوند. در همین حال، تجهیزات دارای طراحی مدولار هستند، با قطعات سایش و نقاط نگهداری به راحتی برای جایگزینی ساده در دسترس هستند. پایگاه های این شرکت، مانند پایگاه کونشان، تامین سریع قطعات یدکی اصلی و پشتیبانی فنی را تضمین می کند.
