استفاده: مناسب برای بازپرداخت برگشتی و چرخاندن جفت پیچش لخت سیم های هسته عایق کابل های داده مانند Cat-5، Cat-5e، Cat-6 و HDMI 2.1 و غیره.
ویژگی: قبل از چرخاندن جفت به عقب بچرخانید و آسیب سیم را در طول فرآیند پیچش کاهش دهید. ماشینهای پشتپیچ و جفتپیچ با هم کار میکردند.

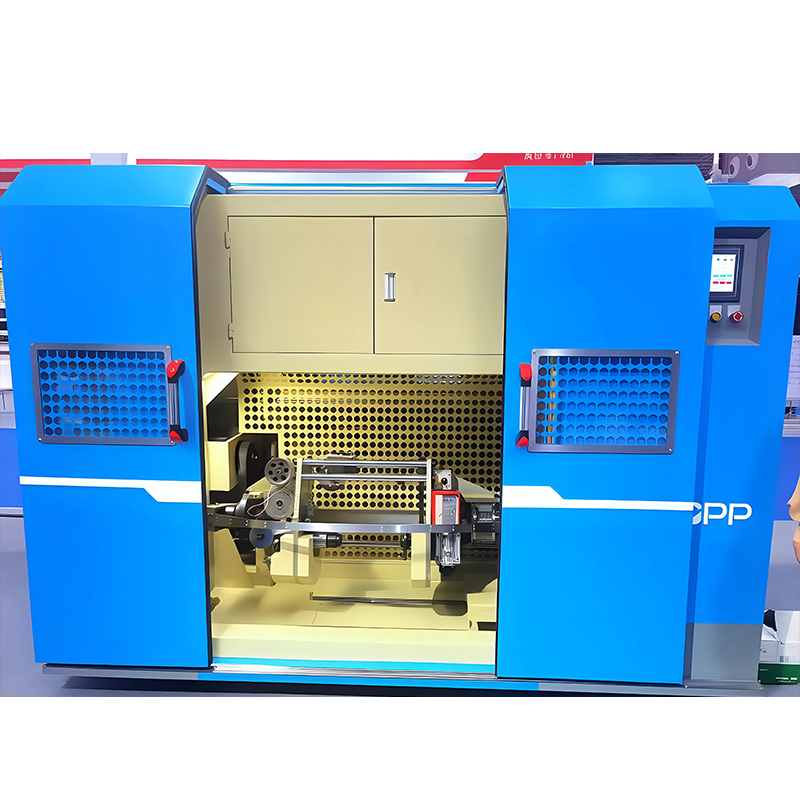

قطعات اصلی: Φ500 دستگاه پرداخت برگشتی فعال و دستگاه چرخش جفت Φ500
را ماشین رشته ای نوع افقی/عمودی جفت تابشی یک قطعه محوری از تجهیزات در تولید کابل های داده پیشرفته است. این به طور خاص برای سیمهای هسته عایقشده مورد استفاده در کابلهای داده دقیق مانند Cat-5، Cat-5e، Cat-6 و HDMI 2.1 طراحی شده است. هسته اصلی این ماشین در حالت عملیاتی "اول به عقب و سپس جفت پیچش" هم افزایی آن نهفته است که به طور موثری استرس و آسیب سیم را در طول فرآیند تابش کاهش می دهد. این امر ثبات و ثبات عملکرد الکتریکی جفت سیم ها را تضمین می کند و پایه و اساس تولید کابل های انتقال داده با کارایی بالا و تاخیر کم را تشکیل می دهد.
به عنوان یک جزء کلیدی در ماتریس محصولات تجهیزات کابلی Jiangsu Newtopp Precision Machinery Co., Ltd.، این ماشین رشتهای جفت چرخشی برگشتی بیش از یک دهه تجربه تحقیق و توسعه در زمینه تولید ماشینآلات با دقت بالا را در خود جای داده است که منعکسکننده پیگیری مداوم ما برای فلسفه مهندسی "دقت و دقت" است.
تجزیه و تحلیل اصول فنی عمیق

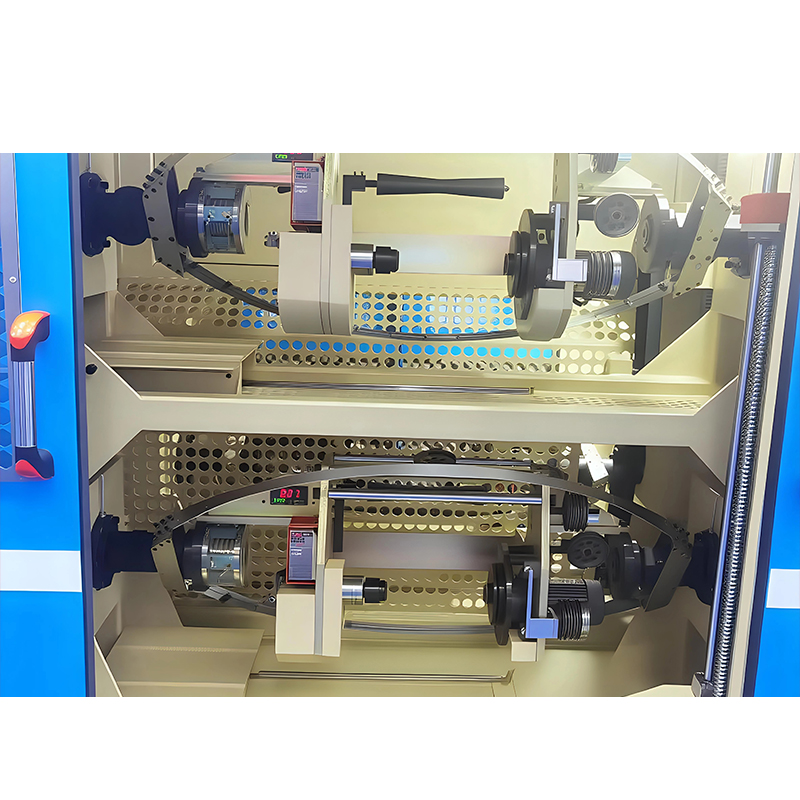

را equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.
این فرآیند مسائلی مانند آسیب میکرو به لایه عایق و تغییرات در نرخ ازدیاد طول هادی ناشی از تجمع گشتاور در رشتههای سنتی جفت را به حداقل میرساند و به طور قابل توجهی پارامترهای عملکرد الکتریکی کلیدی جفت سیم را بهبود میبخشد، از جمله تلفات برگشتی و تلاقی نزدیک به پایان (NEXT).
موارد کاربردی معمولی
| نوع کابل | توضیحات برنامه | الزامات عملکرد برای ماشین رشتهای جفت برگشتی |
|---|---|---|
| Cat-6/6A | Gigabit/10-Gigabit Ethernet | برای تضمین عملکرد انتقال در فرکانسهای 250 مگاهرتز و بالاتر، به دقت و سازگاری بسیار بالایی نیاز دارد. فرآیند چرخش برگشتی عیوب را کاهش می دهد و از انطباق کانال اطمینان حاصل می کند. |
| HDMI 2.1 | انتقال صوتی و تصویری با کیفیت فوق العاده بالا | از سرعت بالا تا 48 گیگابیت در ثانیه پشتیبانی می کند که به تقارن جفت و یکپارچگی سیگنال نیاز دارد. این تجهیزات از انحراف جفت یکنواخت و آسیب کم اطمینان می دهد. |
| کابل های دیتای پرسرعت تخصصی | مرکز داده، اتصالات داخلی سرور | اغلب باید الزامات امپدانس و تضعیف شدیدتری را برآورده کند. ثبات و دقت بالا دستگاه تولید دسته ای محصولات واجد شرایط را تضمین می کند. |
Newtopp Precision با استفاده از قدرت تحقیق و توسعه یک شرکت ملی فناوری پیشرفته، ماشین رشتهای جفت چرخشی پشتی را طراحی میکند تا به طور کامل نیازهای سختگیرانه برنامههای پیشرفته فوقالذکر را برای تولید سیمهای اساسی برآورده کند.
تعمیر و نگهداری و پشتیبانی فنی
نیوتاپ برای اطمینان از حفظ دقت و پایداری بهینه در درازمدت، برای اطمینان از حفظ دقت و پایداری بهینه دستگاه افقی/عمودی به رهنمودهای تعمیر و نگهداری زیر:
بازرسی روزانه: فشار اجزای پنوماتیک، پاسخ سیستم کششی، افزایش دمای یاتاقان اصلی و هرگونه لرزش غیرعادی را بررسی کنید.
تعمیر و نگهداری منظم: گریس مشخص شده را برای اجزای دوار (مانند یاتاقانهای چرخشی به عقب، یاتاقانهای کمان دار) طبق برنامه پر کنید، سنسورهای فوتوالکتریک را تمیز کنید، و همه اتصالات الکتریکی را بازرسی و سفت کنید.
کالیبراسیون دقت: با استفاده از ابزارهای حرفهای، بهصورت دورهای زاویه چرخش به عقب و زمین رشته را کالیبره کنید. این خدمات توسط مهندسان حرفه ای نیوتاپ قابل ارائه است.
Newtopp Precision کیفیت هر ماشینی را که از طریق سیستم مدیریت کیفیت ISO9001 تحویل داده می شود تضمین می کند. با پشتیبانی از یک سیستم خدمات زنجیره ای کامل که تحقیق و توسعه، تولید و فروش را پوشش می دهد، ما به مشتریان پشتیبانی جامعی از نصب و راه اندازی، آموزش اپراتور تا کمک فنی مادام العمر ارائه می دهیم.
سوالات متداول (سؤالات متداول)
س: چرا در ساخت جفت کابل داده، مرحله "پیچ و خم" ضروری است؟
الف: چرخش برگشتی برای از بین بردن تنش چرخشی انباشته شده در سیم هسته عایق شده در طول فرآیند پرداخت استفاده می شود. بدون چرخش برگشتی، رشتههای جفت مستقیم باعث میشود که این استرس منجر به تغییر شکل ساختار داخلی سیم شود که به شدت بر پایداری امپدانس مشخصه و نشانگرهای تداخل در هنگام انتقال سیگنال با فرکانس بالا تأثیر میگذارد. این امر باعث میشود کابل نتواند تستهای استاندارد بالا مانند Cat-6/HDMI 2.1 را انجام دهد.
س: مزیتهای خاص ماشین رشتهای جفت برگشتی نیوتاپ در مقایسه با جفتهای معمولی چیست؟
الف: را core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.
س: هنگام انتخاب بین انواع افقی و عمودی، چه عواملی را باید در نظر گرفت؟
الف: را primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.
س: آیا تجهیزات می توانند تولید سیم های هسته ای با مشخصات مختلف (به عنوان مثال، قطر، طول لایه) را در خود جای دهند؟
الف: بله. ماشین رشتهای Back-Twist Pair نیوتاپ برای تطبیق پذیری خوب طراحی شده است. تولید را می توان به سرعت بین مشخصات مختلف جفت سیم با تغییر قرقره پرداخت، تنظیم کشنده، و اصلاح پارامترهای رشته (مانند سرعت، گام و غیره) روی صفحه لمسی تغییر داد. ما کتابچه راهنمای عملیات دقیق و راهنمای تنظیم پارامتر را ارائه می دهیم.
س: به عنوان سازنده تجهیزات، نیوتاپ چگونه از عملکرد پایدار طولانی مدت دستگاه اطمینان می دهد؟
الف: اولاً، اجزای اصلی مانند دوک اصلی، یاتاقانها و سیستمهای سروو از برندهای مشهور بینالمللی تهیه میشوند. در مرحله دوم، ما دارای یک مرکز تحقیق و توسعه مستقل و مرکز تکمیل هستیم که امکان ماشینکاری دقیق داخلی قطعات ساختاری کلیدی را برای اطمینان از کیفیت پایه فراهم می کند. در نهایت، ما پشتیبانی کامل پس از فروش، از جمله تشخیص از راه دور، تامین قطعات یدکی، و پیگیری های منظم را ارائه می دهیم و اطمینان می دهیم که خطوط تولید مشتریانمان به طور مداوم و کارآمد کار می کنند. سیستم مدیریت زیست محیطی ISO14001 ما را نیز متعهد به انجام مسئولیت زیست محیطی در ساخت و خدمات تجهیزات می کند.
