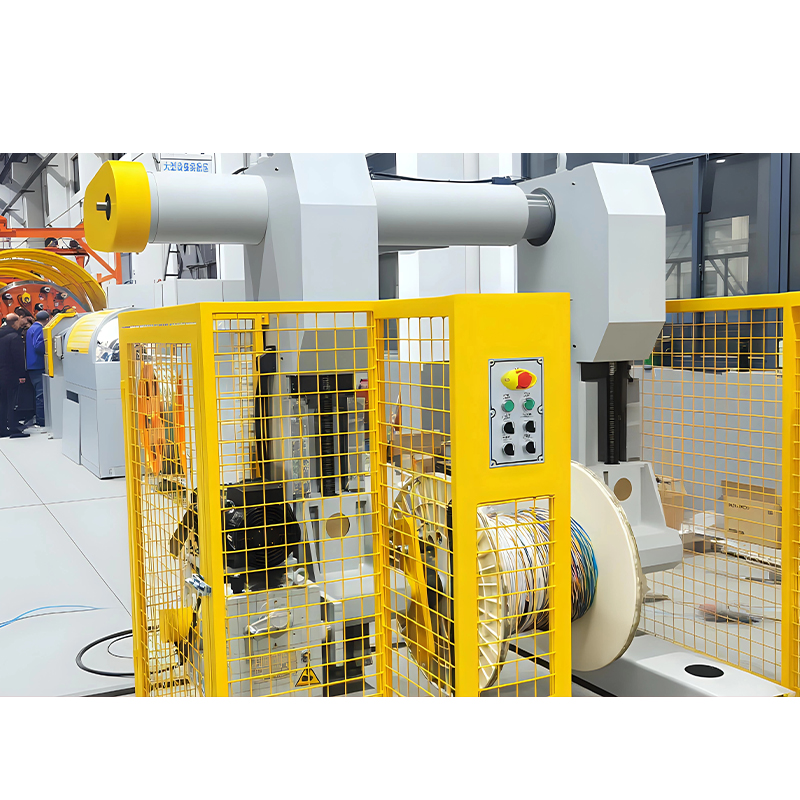

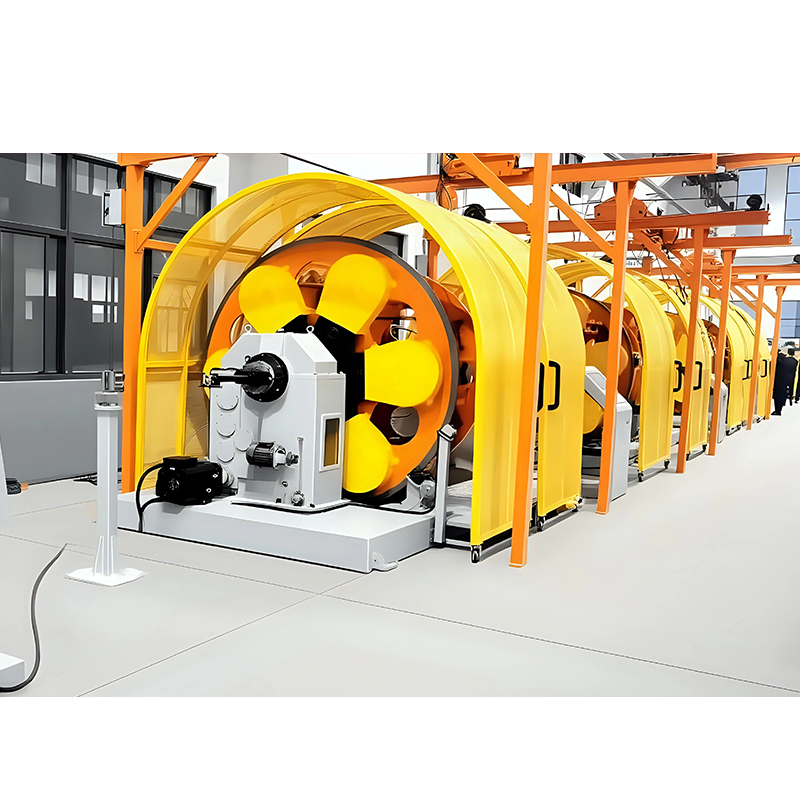

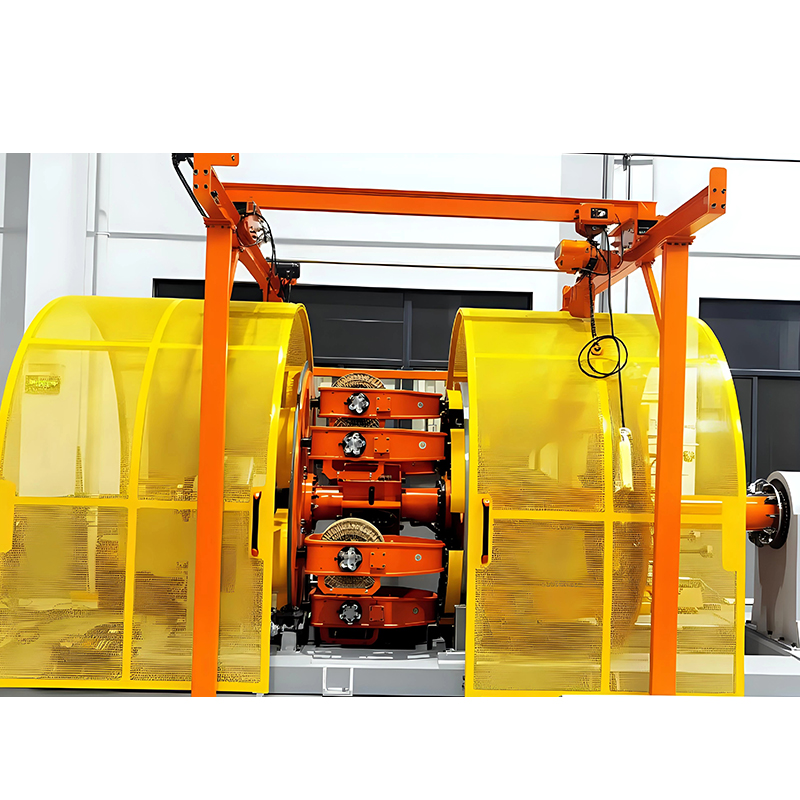

را دستگاه پیچش سیاره ای/جفتی به عنوان تجهیزات اصلی برای تولید کابل های دقیق با کارایی بالا و پیچیده عمل می کند. این به طور خاص برای تولید کابل های ویژه ای طراحی شده است که استانداردهای بسیار بالایی را برای عملکرد الکتریکی، استحکام مکانیکی، انعطاف پذیری و ثبات می طلبد. این تجهیزات بر اساس یک اصل حرکت هماهنگ دقیق عمل میکند و چندین هسته را قادر میسازد تا به طور دقیق و همزمان حول یک محور مرکزی بچرخند و حرکت کنند و حرکت مداری آسمانی را تقلید کنند تا از تقارن هندسی بهینه و پایداری ساختاری در طول فرآیند رشتهبندی اطمینان حاصل شود. ماشین Stranding Planetary به طور موثر تنش باقیمانده درون هستهها را در طول رشتهبندی با سرعت بالا کنترل میکند و خواص فیزیکی اصلی سیم را حفظ میکند و رشتهبندی را همراه با پوشش محافظ/محافظت دولایه از طریق یک فرآیند پیوسته یکپارچه تکمیل میکند و به طور قابلتوجهی کارایی تولید و یکنواختی محصول را افزایش میدهد.
اصول فنی اصلی
معماری حرکت سیارهای: از یک سیستم انتقال دنده سیارهای منحصربهفرد استفاده میکند، که به واحدهای چندگانه امکان میدهد تا چرخش مرکب را در اطراف محور مرکزی جمعآوری همراه با چرخش خود انجام دهند و به کنترل دقیق طول محل و تعادل کشش دست پیدا کنند.
مکانیسم بهینهسازی تنش: از فناوری جبران گشتاور معکوس برای مقابله فعالانه با تنش پیچشی در حین رشتهگیری استفاده میکند و تمایل به برگشت فنر سیم را به حداقل میرساند تا از ثبات ابعادی و قابلیت اطمینان خدمات طولانیمدت کابل نهایی اطمینان حاصل شود.
ماژول فرآیند یکپارچه: فرآیندهای رشتهبندی، پوشش محافظ (فیل بافته) و چسباندن را در یک جریان پیوسته ترکیب میکند و نوسانات کیفیت ناشی از انتقال فرآیند را حذف میکند و از چسبندگی محکم و چگالی یکنواخت لایه محافظ به هسته کابل اطمینان میدهد.
مناطق کاربردی معمولی
کابل های انتقال داده با سرعت بالا: کابل های داده مطابق با USB 3.1، Thunderbolt، QSFP و سایر استانداردهای اتصال پرسرعت را تولید می کند که از یکپارچگی سیگنال و تداخل کم اطمینان حاصل می کند.
کابل های تجهیزات پزشکی تخصصی: کابل های چند هسته ای را برای تجهیزات تشخیصی پزشکی تولید می کند که الزامات زیست سازگاری را برآورده می کند و در عین حال قابلیت اطمینان بالا را در محیط های پیچیده پزشکی تضمین می کند.
کابل های کاربردی دینامیک: به طور خاص برای سیستم های حامل کابل و کابل های مشترک رباتیک طراحی شده اند که مقاومت خمشی عالی و تحمل استرس مکانیکی را ارائه می دهند.
کابلهای جریان بالا انرژی جدید: کابلهای جریان بالا را برای ایستگاههای شارژ خودروهای الکتریکی و سیستمهای ذخیرهسازی انرژی تولید میکند که الزامات ایمنی الکتریکی و دوام را در محیطهای با دمای بالا برآورده میکند.
کابلهای ساختاری کامپوزیتی ویژه: ساختارهای پیچیده مانند تعداد هستههای زیاد، هادیهایی با شکل خاص، و محافظ کامپوزیت (بافتههای فویل دولایه) را کنترل میکند، که از قابلیت کنترل فرآیند و سازگاری محصول اطمینان میدهد.
مقایسه نوع تجهیزات
| نوع تجهیزات | اصل کار | ساختار کابل مناسب | حداکثر تعداد هسته | سرعت سرگردانی | ویژگی های کاربردی |
| استردر سیاره ای کیج | درایو دنده سیاره ای، چرخش کلی | کابل های برق، کابل های کنترل | 7-61 هسته | سرعت متوسط-بالا | ساختار مقاوم، مناسب برای رشته های مقطع بزرگ |
| استردر لوله ای | چرخش لوله، بازده ثابت | کابل های ارتباطی، کابل های داده | 1-30 هسته | سرعت بالا | ردپای فشرده، تغییر گیج آسان |
| استردر پرسرعت | اصل تک پیچ، چرخش کمان | سیم های الکترونیکی، سیم های خودرو | 1-7 هسته | سرعت فوق العاده بالا | راندمان تولید بالا، مناسب برای سیم های خوب |
| چرخاندن جفت پشتی | ردیابی همزمان فعال به عقب | جفت کابل های پرسرعت، جفت دیفرانسیل | 2 هسته | سرعت بالا | معکوس چرخش کامل، عملکرد عالی انتقال سیگنال |
راهنمای تعمیر و نگهداری حرفه ای
نکات تعمیر و نگهداری معمول:
-
به طور مرتب سطح روغن و آلودگی گیربکس سیاره ای را بررسی کنید. آزمایش نمونه هر 500 ساعت کار توصیه می شود.
-
کالیبراسیون سیستم کنترل کشش باید به صورت ماهانه انجام شود، تا اطمینان حاصل شود که خطای تنش در واحدهای بازده کمتر از 5٪ است.
-
تمیز کردن هفتگی و بازرسی سایشی قفسه ها و قرقره های راهنما برای جلوگیری از خراش سطح سیم.
مدیریت چرخه حیات اجزای حیاتی:
-
مجموعه دنده سیاره ای: بازرسی حرفه ای هر 15000 ساعت کار توصیه می شود.
-
بلبرینگ اسپیندل: هر 10000 ساعت فاصله را بررسی کنید. جایگزینی برنامه ریزی شده در 24000 ساعت.
-
درایوهای سروو: تست عملکرد جامع و ارتقاء سیستم عامل هر 5 سال یکبار.
اقدامات نگهداری دقیق:
-
بررسی سه ماهه دقت طول بستر با استفاده از ابزارهای اندازه گیری لیزری.
-
اصلاح تعادل پویا نیمه سالانه برای کل دستگاه برای کاهش لرزش در حین کار با سرعت بالا.
-
تعمیرات اساسی سالانه برای بررسی فاصله اتصالات و تراز همه قطعات متحرک.
سوالات فنی متداول
Q1: تفاوت های اصلی بین یک ماشین رشته سیاره ای و تجهیزات رشته سنتی چیست؟
الف: را Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.
Q2: چگونه نوع مناسب تجهیزات رشته را انتخاب کنیم؟
الف: را selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.
Q3: ظرفیت تولید تجهیزات چگونه ارزیابی می شود؟
الف: ظرفیت واقعی به عواملی مانند تعداد هسته، طول بستر و قطر سیم بستگی دارد. به عنوان مثال، با دستگاه Niutopp Precision NP-500 Planetary Stranding که یک کابل 7 هسته ای 18AWG تولید می کند، حداکثر سرعت می تواند به 60 متر در دقیقه برسد، با ظرفیت تئوری 24 ساعته تقریباً 86400 متر.
Q4: قابلیت ارتقا و گسترش تجهیزات چیست؟
الف: ماشینهای مدرن سیارهای دارای طراحی مدولار هستند که با افزودن واحدهای بازده، ادغام ماژولهای بازرسی درون خطی یا ارتقاء سیستمهای کنترل، امکان گسترش عملکردی را فراهم میکنند. تجهیزات Newtopp Precision از ارتقاء از تنظیمات اولیه به خطوط تولید هوشمند کاملاً خودکار پشتیبانی می کند.
