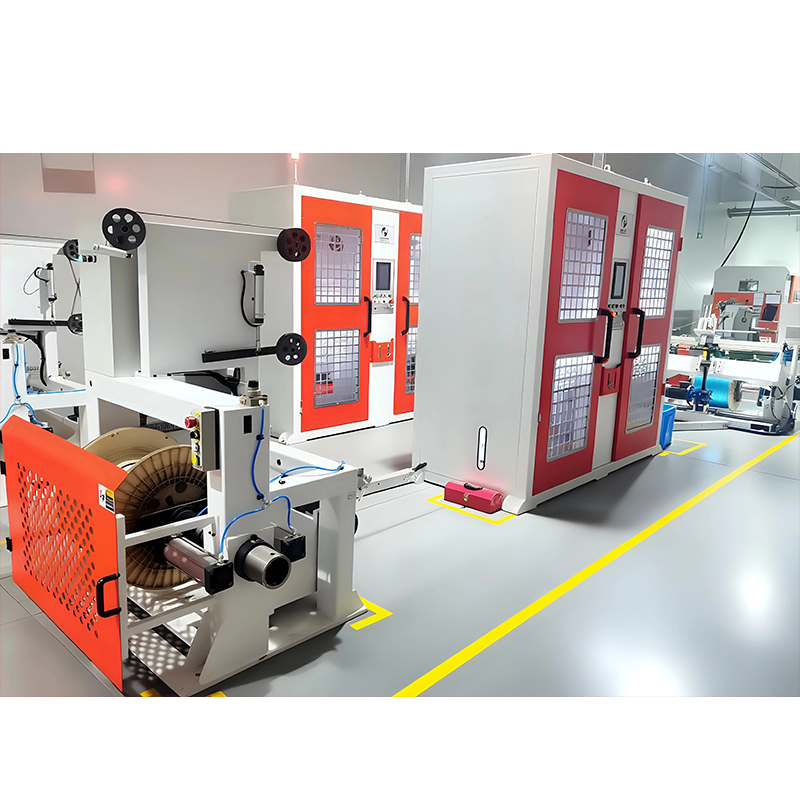

کنترل عددی عمودی دو لایه / چند لایه سروو دستگاه نوار چسب

صنعت تولید کابل با تقاضاهای فزاینده ای برای عملکرد بالاتر، قابلیت اطمینان بیشتر و طراحی های پیچیده تر، به ویژه برای کاربردها در بخش انتقال داده، خودرو، رباتیک و بخش های انرژی جدید مواجه است. در قلب تولید کابل‌های تخصصی - مانند سیم‌های سیگنال فرکانس بالا، کابل‌های روباتیک یا مهار خودروها - یک فرآیند حیاتی و وابسته به دقت نهفته است: چسب‌بندی یا بسته‌بندی عایق. این فرآیند لایه های عایق یکنواخت و بدون شکاف را در اطراف هادی ها ایجاد می کند که برای یکپارچگی الکتریکی، وفاداری سیگنال و دوام طولانی مدت ضروری است.

برآورده کردن الزامات سخت گیرانه کابل های مدرن، به ویژه برای طرح های چند لایه روی هادی های پیچیده، سیستم های نواربندی مکانیکی سنتی را ناکافی کرده است. تغییر صنعت به سمت سیستم‌های با دقت بالا و کنترل دیجیتالی است که ثبات، سرعت و سازگاری را تضمین می‌کنند. این شکاف تکنولوژیکی دقیقی است که راه حل هایی مانند کنترل عددی دستگاه سروو نوار عمودی دو لایه/چند لایه از Jiangsu Newtopp Precision Machinery. این سیستم تجسم نسل بعدی فناوری نوارگیری است که از الگوریتم‌های سروو چند محوره و کنترل دو ایستگاهی عمودی هماهنگ برای تغییر نحوه اعمال لایه‌های عایق استفاده می‌کند و مستقیماً به درخواست تجهیزات تولید کابل هوشمندتر و توانمندتر پاسخ می‌دهد.

مفاهیم اصلی در نوار عایق

برای قدردانی از جهش تکنولوژیکی، درک اهداف و چالش های اساسی فرآیند نوار عایق کاری ضروری است.

• هدف اصلی: عملکرد هسته این است که نوارهای عایق مانند PTFE، پلی استر یا فیلم های کامپوزیت را به صورت مارپیچی در اطراف یک هسته رسانا (که می تواند یک سیم، رشته یا هادی موازی باشد) با همپوشانی دقیق بپیچد. این یک مانع دی الکتریک پیوسته و یکنواخت ایجاد می کند.

• چالش مرکزی - کنترل تنش: کشش ثابت نوار بسیار مهم است. تنش نوسان باعث تراکم ناهموار، شکاف، چین و چروک یا نوار کشیده می شود که منجر به نقص های عایق می شود که عملکرد الکتریکی را کاهش می دهد. تحقیقات نشان می‌دهد که کنترل تنش مؤثر عامل اصلی تعیین‌کننده کیفیت محصول نهایی است، با استراتژی‌های مدرن که بر روش‌های کنترل حلقه بسته، بدون حسگر یا غیرمستقیم برای دقت بالاتر و سیستم‌های ساده‌تر تمرکز دارند.

• دستور دقیق - پایداری مسیر: نقطه ای که نوار با هادی تماس می گیرد - نقطه تشکیل - باید از نظر مکانی پایدار بماند. هر گونه رانش در حین شتاب ماشین، سرعت ثابت یا کاهش سرعت منجر به همپوشانی یا گام ناسازگار می شود که یکپارچگی و یکنواختی عایق را به خطر می اندازد.



معیارهای صنعت

صنعت با حرکت از مفاهیم به عملکرد قابل اندازه گیری، تجهیزات نوار چسب را بر اساس چندین معیار کلیدی ارزیابی می کند. جدول زیر قابلیت‌های سیستم‌های سنتی را با راه‌حل‌های پیشرفته مبتنی بر سروو مانند دستگاه سروو تیپینگ دو لایه/چند لایه عمودی کنترل عددی مقایسه می‌کند.

ثبات از طریق هماهنگی
یک نمودار ساده به تجسم یک تمایز کلیدی تکنولوژیک کمک می کند. سیستم‌های سنتی اغلب تغذیه هادی و حرکت هد نوار را به‌صورت سست جفت شده‌اند که منجر به ناپایداری مسیر می‌شود. در مقابل، یک سیستم نوار سروو واقعی با آنها به عنوان یک سیستم چند محوره هماهنگ رفتار می کند. کنترل کننده حرکت چرخش هادی (محور C)، تراورس افقی سر نوار (محور X) و موقعیت عمودی در سیستم های دو لایه (محور Y) را در زمان واقعی همگام می کند. این چرخ دنده الکترونیکی، همراه با کنترل تنش دینامیکی، چیزی است که نقطه شکل گیری نوار را در فضا قفل می کند و بدون در نظر گرفتن تغییرات سرعت، یکنواختی بی عیب و نقص را تضمین می کند.

راه حل های خط کشی آینده شکل دادن مسیر

بخش تجهیزات کابل ایستا نیست. چندین روند قدرتمند باعث نوآوری و تعیین الزامات ماشین آلات نسل بعدی می شوند:

1. فشار برای دقت و کوچک‌سازی فوق‌العاده: با کوچک‌تر شدن و پیچیده‌تر شدن کابل‌های لوازم الکترونیکی مصرفی، دستگاه‌های پزشکی و روباتیک، تقاضا برای دقت بسیار کوچک در نوار چسب افزایش می‌یابد. این فراتر از دقت مکانیکی است و به کنترل زیر میلی‌متری بر روی قرارگیری و کشش نوار نیاز دارد، حوزه‌ای که در آن سیستم‌های سروو پیشرفته برتری دارند.

2. یکپارچه سازی و تولید هوشمند: تجهیزات دیگر جزیره ای منزوی نیستند. گرایش به سمت خطوط تولید کاملاً یکپارچه و غنی از داده است. ماشین‌های نوار مدرن باید پروتکل‌های ارتباطی استاندارد (مانند EtherCAT یا Modbus) را ارائه دهند، از نظارت از راه دور پشتیبانی کنند، و داده‌هایی را برای تجزیه و تحلیل فرآیند و نگهداری پیش‌بینی ارائه کنند.

3. تطبیق پذیری و پایداری مواد: تولیدکنندگان در حال کاوش در مواد عایق جدید، اغلب چالش برانگیز هستند تا درجه حرارت بالاتر، مقررات زیست محیطی یا اهداف هزینه را برآورده کنند. تجهیزات باید با طیف وسیع تری از مواد نواری - از پلیمرهای کلاسیک گرفته تا کامپوزیت های پیشرفته - بدون به خطر انداختن کیفیت کاربرد کار کند. علاوه بر این، طرح‌های کارآمد انرژی در حال تبدیل شدن به یک ضرورت رقابتی هستند.

4. تقاضا برای چابکی عملیاتی: چرخه عمر کوتاه محصول و دوره های تولید با ترکیب بالا و حجم کم نیاز به تجهیزاتی دارد که می تواند به سرعت تغییر کند. قابلیت برنامه‌ریزی و پیش‌تنظیم دیجیتال دستگاه‌های سروو نوار CNC مستقیماً این نیاز را برطرف می‌کند، زمان خرابی را کاهش می‌دهد و قابلیت‌های تولید انعطاف‌پذیر کارخانه را گسترش می‌دهد.

این روندها در مجموع به آینده ای اشاره می کنند که در آن نوار عایق یک فرآیند کاملا دیجیتال، بسیار سازگار و یکپارچه است. پایه‌های فن‌آوری دستگاه سروو نوار دولایه/چند لایه عمودی کنترل عددی - هسته دیجیتال، دقت سروو و کنترل هوشمند آن - دقیقاً با این آینده هماهنگ است و آن را نه تنها ابزاری برای امروز، بلکه پلتفرمی برای چالش‌های آینده تولید کابل می‌کند.

سوالات متداول (سؤالات متداول)

س: دستگاه سروو عمودی شما چه نوع هادی هایی را می تواند اداره کند؟
الف: دستگاه ما برای سازگاری توپولوژیکی استثنایی مهندسی شده است. می‌تواند طیف گسترده‌ای را به‌طور کارآمد پردازش کند، از هادی‌های ساده تک جامد گرفته تا هادی‌های پیچیده رشته‌ای یا موازی، و نیازهای پیچ‌خوردگی مرکز پیوسته آن‌ها را در پیکربندی‌های مختلف برآورده می‌کند.

س: چگونه با کاهش قطر قرقره نوار، سیستم شما تنش ثابت را حفظ می کند؟
الف: ما از یک ماژول سنجش تنش حلقه بسته پیچیده و مکانیزم جبران محاسبه بی‌درنگ استفاده می‌کنیم. این سیستم به صورت پویا با تغییر اینرسی و قطر قرقره نوار تنظیم می‌شود و یک میدان کشش ثابت را در تمام طول کار بدون نیاز به مداخله دستی اپراتور حفظ می‌کند، که این یک محدودیت رایج در سیستم‌های ساده‌تر است.

س: آیا این دستگاه می تواند همپوشانی های دقیق و ثابت مورد نیاز برای کابل های فرکانس بالا را ایجاد کند؟
الف: کاملا. کنترل‌کننده حرکت قابل برنامه‌ریزی به‌صورت دیجیتالی نسبت همپوشانی نوار را از پیش تعیین می‌کند. مهمتر از آن، هماهنگی چند محوره آن، عدم رانش در مختصات فضایی نقطه تشکیل نوار در حین شتاب، سرعت ثابت و کاهش سرعت را تضمین می‌کند. این پایداری فضایی برای دستیابی به عایق کامل و بدون شکاف لازم برای سازگاری الکترومغناطیسی بهینه (EMC) در سیم‌های سیگنال فرکانس بالا حیاتی است.

س: ما طرح های کابل منحصر به فردی با نیازهای عرض و زمین خاص داریم. آیا سفارشی سازی امکان پذیر است؟
الف: بله. یکی از ویژگی‌های اصلی دستگاه ما، توپولوژی آرایش هوشمند آن است. سیستم برداشت محوری از تعریف رایگان پارامترهای عرض و گام در سه بعدی پشتیبانی می‌کند و به مهندسان ما این امکان را می‌دهد که ماتریس چیدمان دقیقی را ایجاد کنند که مطابق با گیج سیم پیچیده و مشخصات طراحی شما باشد.
