ماشین رشته سیم: راهنمای کامل شما برای تولید و انتخاب

انتخاب حق دستگاه سیم بندکشی کیفیت، انعطاف پذیری و ظرفیت حمل جریان هر هادی رشته ای تولید شده در تاسیسات شما را تعیین می کند. الف دستگاه سیم بندکشی سیم‌های فلزی جداگانه را با هم در یک بسته یکنواخت می‌پیچاند و انتخاب نوع ماشین بهینه - اعم از انباشته پیچشی دوگانه، رشته سیاره‌ای، یا نوار قفس سفت و سخت - مستقیماً بر سرعت تولید، نرخ ضایعات و هزینه عملیاتی طولانی‌مدت تأثیر می‌گذارد. این راهنما نگاهی مبتنی بر شواهد به نحوه کار این ماشین‌ها ارائه می‌کند، انواع اصلی را با داده‌های عملکرد مقایسه می‌کند و به مهم‌ترین سؤالات پیش روی سازندگان کابل و مهندسان برق پاسخ می‌دهد.

ماشین رشته سیم چیست؟

ماشین رشته سیم قطعه اصلی تجهیزاتی است که چندین سیم منفرد را به یک هادی رشته ای منسجم با خواص مکانیکی و الکتریکی برتر متصل می کند. بر خلاف یک هادی جامد، هادی رشته‌ای انعطاف‌پذیری و مقاومت بسیار بالاتری در برابر شکست خستگی ارائه می‌کند، به همین دلیل است که استانداردهای بین‌المللی مانند IEC 60228 هادی‌ها را بر اساس کلاس رشته‌ای طبقه‌بندی می‌کنند. این دستگاه سیم‌های جداگانه را از قرقره‌های پرداخت تغذیه می‌کند، آنها را از طریق یک صفحه یا مخروط دماغه تراز می‌کند و یک پیچ کنترلی را اعمال می‌کند تا لایه‌هایی از رشته‌های پیچ خورده مارپیچی را در اطراف هسته مرکزی تشکیل دهد.

مدرن دستگاه سیم بندکشیs سطح مقطع هادی را از 0.05 میلی‌متر مربع (برای کابل‌های پزشکی بسیار ظریف) تا بیش از 1000 میلی‌متر مربع (برای خطوط انتقال برق) کنترل کنید. بر اساس داده‌های منتشر شده توسط گروه CRU در سال 2025، بازار جهانی برای هادی‌های مس و آلومینیوم رشته‌ای سالانه 3.2 درصد رشد می‌کند که ناشی از گسترش خودروهای الکتریکی و انرژی‌های تجدیدپذیر است. این رشد تولیدکنندگان را وادار به اتخاذ سریعتر و دقیق تر کرده است دستگاه سیم بندکشیs قادر به حفظ تلورانس طول بستر در ± 1٪ در سرعت خط بیش از 200 متر در دقیقه است.

چگونه یک ماشین رشته سیم کار می کند

اصل کارکرد اساسی یک ماشین رشته سیم شامل چرخش مجموعه ای از عناصر حامل سیم حول یک محور طولی در حالی که رشته های مونتاژ شده را از طریق قالب بسته شدن با سرعت دقیق کنترل شده می کشد. نسبت بین سرعت چرخشی (پیچش در دقیقه) و سرعت برداشت خطی، طول بستر را مشخص می‌کند، که فاصله‌ای است که برای یک رشته برای تکمیل یک مارپیچ 360 درجه در اطراف هسته لازم است. طول بستر کوتاه‌تر باعث ایجاد رسانایی انعطاف‌پذیرتر اما کمی با مقاومت بالاتر می‌شود، در حالی که طول لایه‌گذاری طولانی‌تر رسانایی و استحکام کششی را به حداکثر می‌رساند.

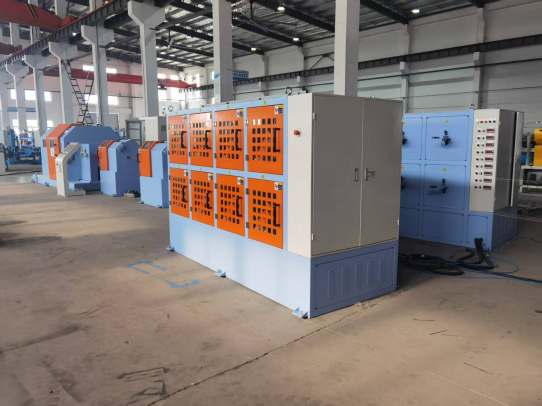

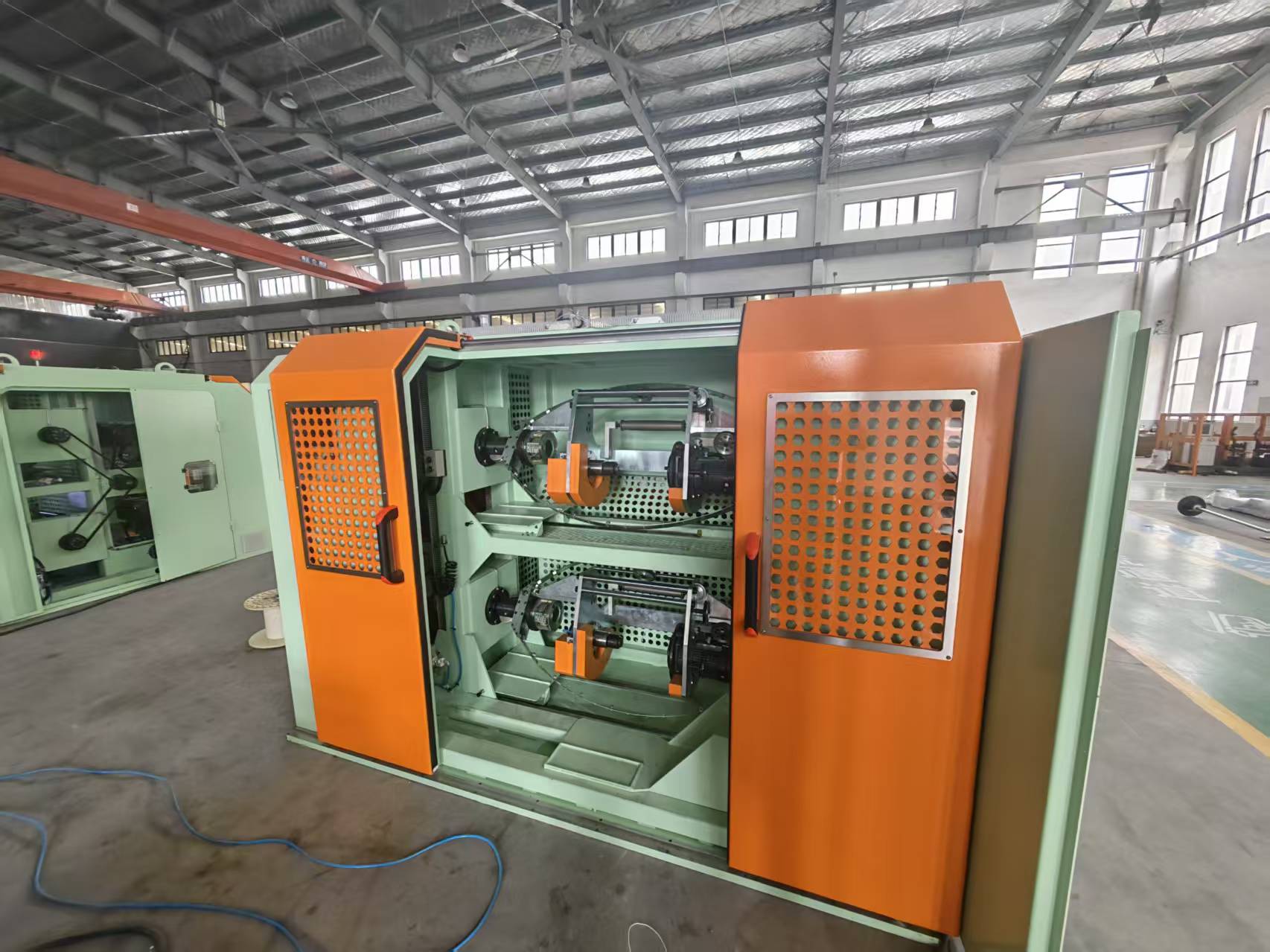

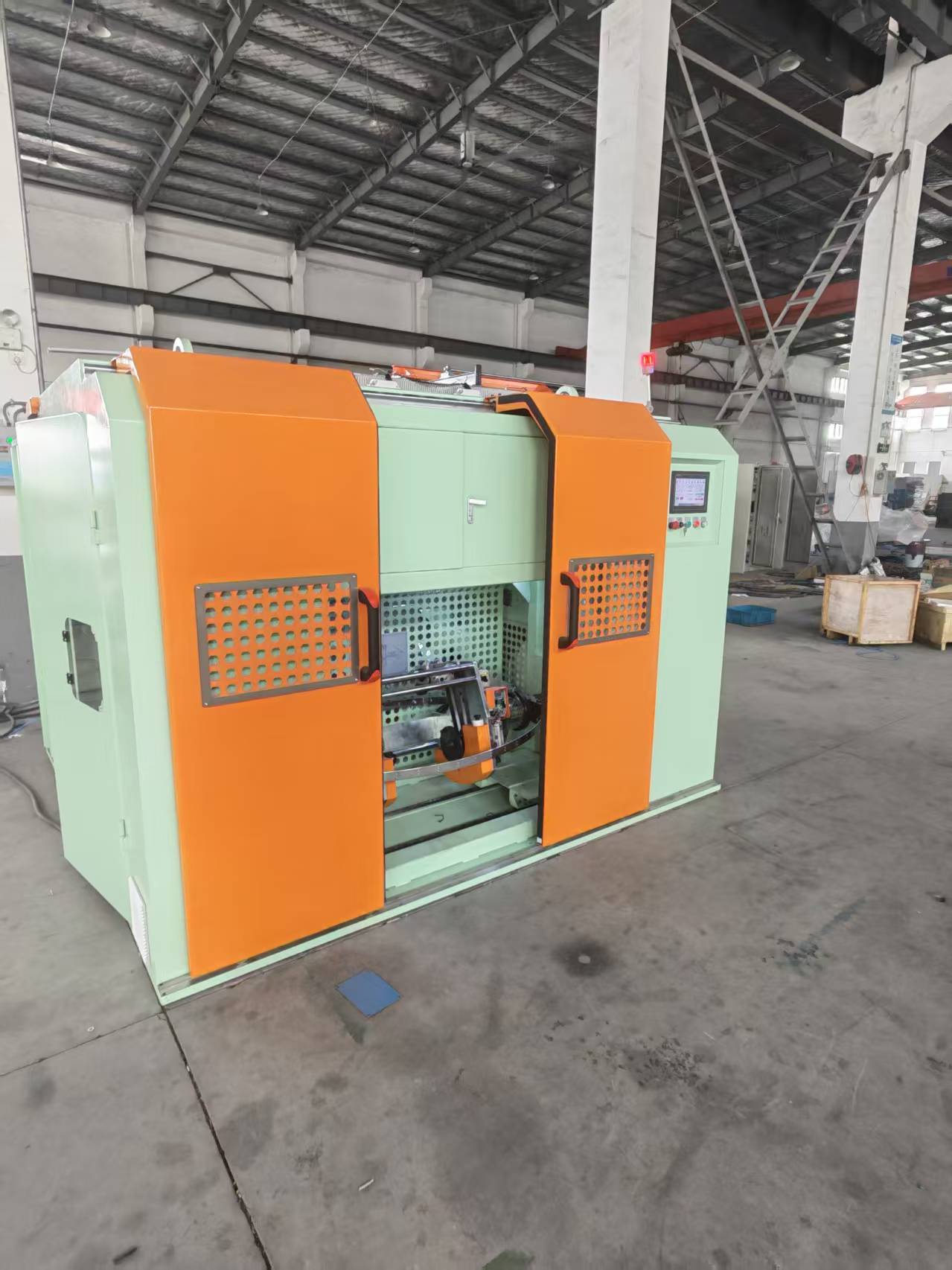

بسته به طراحی دستگاه سیم بندکشی حرکت پیچشی ممکن است توسط یک کمان چرخان (در ماشین‌های دوتایی)، یک قفس گردان (در رشته‌های صلب)، یا بوبین‌های چرخان جداگانه (در رشته‌های سیاره‌ای) ایجاد شود. همه انواع یک نیاز مشترک دارند: سیم های منفرد باید تحت کشش عقب کنترل شده باقی بمانند تا از گره خوردن جلوگیری شود و هندسه رشته ثابت تضمین شود. کل فرآیند توسط یک کنترل کننده منطقی قابل برنامه ریزی (PLC) نظارت می شود که سرعت و تنش موتور را در زمان واقعی تنظیم می کند. داده های صنعت نشان می دهد که کنترل کشش دیجیتال می تواند ضایعات ناشی از شکستن سیم را تا 45 درصد در مقایسه با سیستم های صرفاً مکانیکی کاهش دهد.

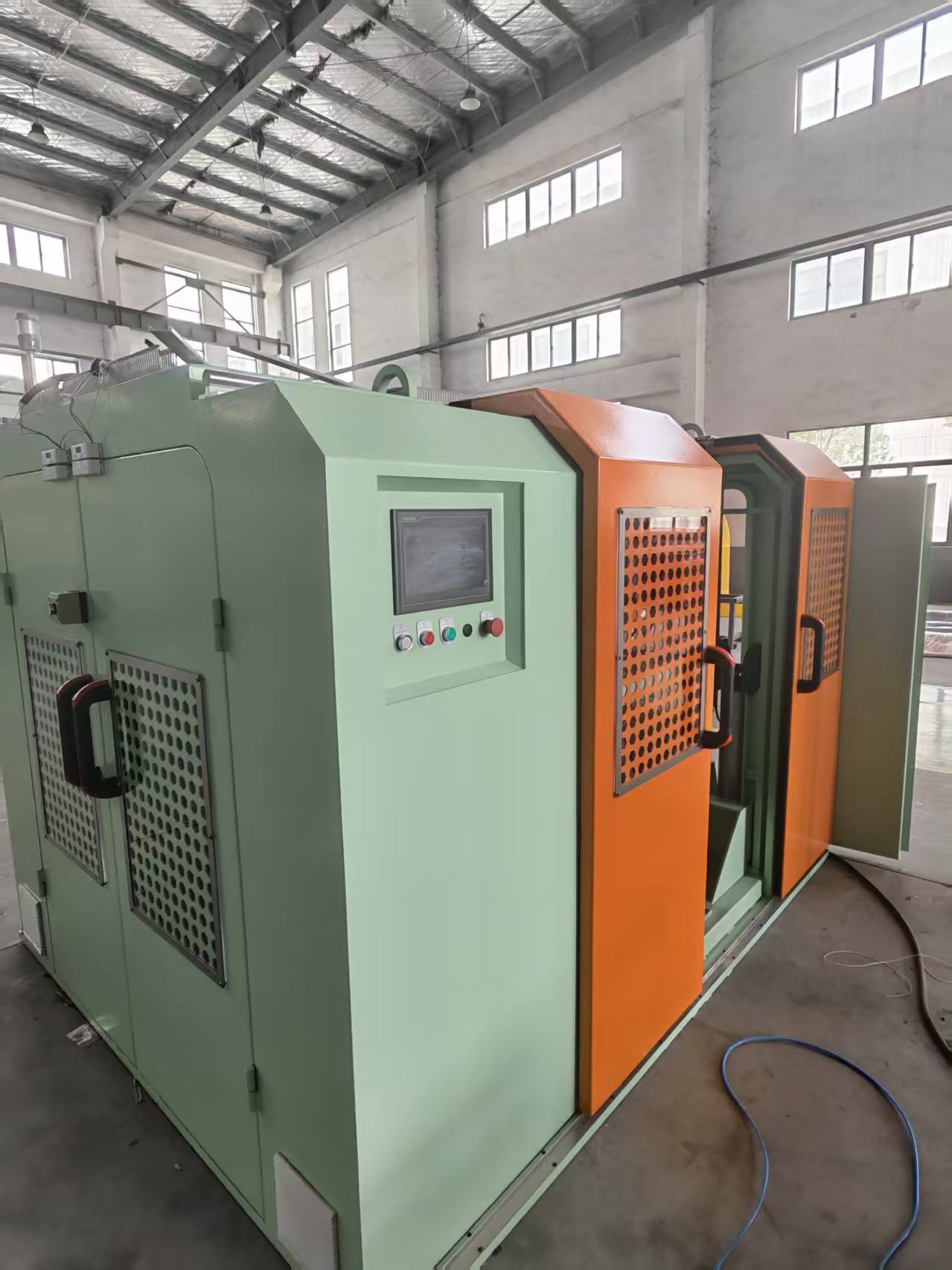

انواع عمده ماشین‌های رشته سیم: مقایسه دقیق

هیچ طرحی از دستگاه سیم کشی منفرد برای همه سناریوهای تولید مناسب نیست. هر نوع ماشین محدوده اندازه هادی خاص، حجم تولید و نیاز دقت طول لایه را هدف قرار می دهد. جدول زیر پنج پیکربندی پرکاربرد را در تضاد قرار می دهد که امکان ارزیابی مستقیم و مبتنی بر داده را فراهم می کند.

خوشه های دو پیچ بر تولید رساناهای ریز رشته با سرعت بالا غالب هستند، در حالی که رشته های سیاره ای برای هادی های یک لایه و فشرده که نیاز به پیچش صفر بر روی سیم های جداگانه دارند، غیرقابل جایگزین هستند. انتخاب الف دستگاه سیم بندکشی همچنین باید تعداد بوبین ها را در نظر گرفت: یک رشته سیاره ای 630 میلی متری معمولاً 6، 12، 18 یا 24 بوبین را در خود جای می دهد که مستقیماً حداکثر تعداد رشته ها را در یک لایه تعیین می کند.

عوامل کلیدی برای انتخاب ماشین رشته سیم

ماشین رشته سیم بهینه شما با پنج متغیر قابل اندازه گیری تعریف می شود: مقطع رسانا، طول بستر مورد نظر، حجم تولید، نوع مواد، و نیاز به رشته های متحدالمرکز یا دسته ای. یک ارزیابی سیستماتیک به دنبال دنباله زیر به شما کمک می کند تا از اشتباهات پرهزینه بیش از حد یا کمبود ظرفیت جلوگیری کنید.

1. مشخصات هادی را تعریف کنید. اندازه هادی تمام شده (mm² یا AWG)، تعداد سیم‌ها و قطر رشته را مشخص کنید. به عنوان مثال، یک هادی انعطاف پذیر کلاس 5 در هر IEC 60228 به تعداد رشته ها و قطر خاصی نیاز دارد که حداقل تعداد بوبین ها را تعیین می کند. دستگاه سیم بندکشی .
2. طول و جهت خواب مورد نیاز را تعیین کنید. یک استردر سیاره‌ای می‌تواند بدون آسیب رساندن به سیم‌ها، طول لایه‌ای به اندازه 8 برابر قطر رسانا را حفظ کند، در حالی که یک دسته دوتایی با نسبت‌های 10:1 تا 20:1 بهترین عملکرد را دارد. جهت قرار دادن (S یا Z) به صورت الکترونیکی در ماشین های مدرن تنظیم می شود.
3. خروجی هدف را بر حسب کیلوگرم در ساعت محاسبه کنید. برای یک دسته دوتایی که سیم رشته‌ای 1.5 میلی‌متر مربعی با سرعت 250 متر در دقیقه تولید می‌کند، خروجی می‌تواند تقریباً به 45 کیلوگرم در ساعت برسد. از این رقم برای اطمینان از دستگاه سیم بندکشی می تواند ظرفیت دفتر سفارش شما را برآورده کند.
4. ارزیابی سازگاری مواد هادی های مس، آلومینیوم و قلع هر کدام به مواد کمان یا غلتکی خاصی نیاز دارند تا از آسیب سطحی جلوگیری کنند. به عنوان مثال، رشته های آلومینیومی از راهنماهای با پوشش سرامیکی برای کاهش تجمع گرد و غبار اکسید بهره می برند.
5. اتوماسیون و زمان تغییر را ارزیابی کنید. ماشین‌های با بارگذاری خودکار بوبین و اندازه‌گیری طول لایه‌گذاری لیزری می‌توانند زمان تغییر را از 45 دقیقه به کمتر از 10 دقیقه کاهش دهند که یک مزیت حیاتی برای تولید کوتاه‌مدت است.

مقایسه سرعت تولید و خروجی

خروجی تولید یک ماشین رشته سیم به طور اساسی توسط سرعت مکانیکی اجزای چرخان و ظرفیت برداشت محدود می شود. جدول زیر داده های خروجی واقعی را برای سه پیکربندی رایج، بر اساس مشخصات سازنده واقعی برای هادی مسی رشته ای 1.5 میلی متر مربعی ارائه می دهد.

دسته دوتایی تقریباً دوبرابر خروجی یک رگه سیاره ای برای یک مقطع مشابه را به دست می آورد، اما طراحی سیاره ای میزان ضایعات را تا بیش از 60٪ کاهش می دهد. این مبادله بین سرعت و دقت در قلب هر یک است دستگاه سیم بندکشی تصمیم خرید

برنامه های کاربردی در سراسر صنایع کلیدی

بخش مصرف نهایی، کلاس رشته و در نتیجه تکنولوژی خاص ماشین رشته سیم مورد نیاز را دیکته می کند. بخش های زیر به هادی های رشته ای تولید شده توسط این ماشین ها متکی هستند:

• دسته سیم خودرو - دسته های دوتایی رسانای رشته ای با دیواره نازک و بسیار انعطاف پذیر مورد نیاز برای سیم کشی محفظه موتور را تولید می کنند، جایی که مقاومت در برابر لرزش بسیار مهم است.
• انتقال و توزیع برق – قفس صلب و رشته‌های سیاره‌ای، هادی‌های متحدالمرکز فشرده را برای کابل‌های فشار متوسط و بالا تا ۵۰۰ کیلوولت تولید می‌کنند و توزیع جریان یکنواخت را تضمین می‌کنند.
• سیستم های انرژی تجدیدپذیر - کابل کشی مزرعه خورشیدی و توربین بادی برای مقاومت در برابر خوردگی و چرخه حرارتی نیاز به هادی های مسی ریز رشته ای و قلع دار دارد که بر روی بانچرهای پرسرعت تولید می شوند.
• راه آهن و حمل و نقل انبوه - کابل‌های انبار نورد به هادی‌های بسیار انعطاف‌پذیر نیاز دارند (کلاس 6 بر اساس استاندارد IEC 60228) که اغلب در ماشین‌های سیاره‌ای برای دستیابی به تعداد رشته‌های بسیار ظریف ساخته می‌شوند.
• دستگاه های پزشکی و رباتیک – رشته بسیار ریز زیر 0.05 میلی‌متر مربع از رشته‌های لوله‌ای یا تک پیچی تخصصی برای جلوگیری از شکستن سیم‌های ظریف مس یا آلیاژ مس استفاده می‌کند.

تجزیه و تحلیل هزینه و بازده سرمایه گذاری

یک ماشین رشته سیم نشان دهنده یک سرمایه گذاری قابل توجه است، اما تجزیه و تحلیل دقیق کل هزینه مالکیت اغلب نشان می دهد که یک ماشین با قیمت بالاتر با کنترل دقیق هزینه خود را در عرض سه سال از طریق کاهش ضایعات و تغییر سریعتر پرداخت می کند. جدول زیر ساختار هزینه پنج ساله را برای یک انشعاب با پیچش دوگانه در مقابل یک استردر سیاره ای، با فرض عملیات تک شیفتی که سالانه 200 تن مس رشته ای تولید می کند، مقایسه می کند.

برای سازندگان متخصص در هادی‌های جداره نازک خودرو، دسته دوتایی کمترین هزینه را برای هر کیلوگرم ارائه می‌کند. برای ابزارهایی که به هادی های متحدالمرکز فشرده نیاز دارند، سیاره ای دستگاه سیم بندکشی علیرغم هزینه اولیه بالاتر، تنها گزینه قابل استفاده از نظر فنی باقی می ماند.

بهترین روش های نگهداری برای عمر طولانی ماشین

تعمیر و نگهداری پیشگیرانه در یک ماشین رشته سیم بر روی سه عنصر متمرکز است: بازرسی بلبرینگ کمان یا قفس، کالیبراسیون سنسور کشش، و نظارت بر سایش راهنمای سیم. حتی انحرافات جزئی در این اجزا می تواند باعث خطای طول لایه و آسیب هادی شود. یک روال تعمیر و نگهداری ساختار یافته نتایج قابل اندازه گیری را به همراه دارد. یک نظرسنجی در سال 2022 از 47 کارخانه کابل توسط انجمن بین المللی Wire نشان داد که تأسیسات با تعمیر و نگهداری پیشگیرانه هفتگی 27٪ کمتر از مواردی که دارای چک های ماهانه هستند، رویدادهای خرابی برنامه ریزی نشده را گزارش کردند.

1. یاتاقان های کمان و برس های کربنی را هر 200 ساعت کار بازرسی کنید. در یک دسته دو تاب، یاتاقان های کمانی فرسوده باعث ایجاد ارتعاش می شوند که مستقیماً بر ثبات طول لایه تأثیر می گذارد. یاتاقان هایی را که بازی شعاعی بیش از 0.02 میلی متر را نشان می دهند تعویض کنید.
2. سنسورهای بازوی رقصنده و تنش را ماهانه کالیبره کنید. انحراف کشش بیش از 5٪ بین سیم های منفرد منجر به رشته شدن ناهموار می شود و می تواند لکه هایی با مقاومت بالا در هادی تمام شده ایجاد کند.
3. راهنماهای سیم فولادی سرامیکی یا سخت شده را در اولین نشانه شیار شدن تعویض کنید. عمق شیار بیش از 0.1 میلی متر می تواند سطح سیم را ساییده و ذرات اکسید را وارد رشته کند و رسانایی را کاهش دهد.
4. دنده ها و مکانیسم های عبوری را طبق برنامه OEM روغن کاری کنید. از درجه گریس مشخص شده استفاده کنید. عدم تطابق روان کننده ها می تواند منجر به گرم شدن بیش از حد گیربکس در 500 ساعت کار مداوم شود.
5. با استفاده از یک سیستم اندازه گیری لیزری، طول خواب را به صورت هفتگی بررسی کنید. جابجایی دوره‌ای در طول خواب اغلب نشان‌دهنده لغزش کلاهک یا کوپلینگ رمزگذار فرسوده است که می‌توان قبل از تولید محصول خارج از مشخصات آن را اصلاح کرد.

اتوماسیون و صنعت 4.0 در ماشین های رشته سیم

جدیدترین ماشین‌های رشته سیم، نظارت بر طول خواب، الگوریتم‌های تعمیر و نگهداری پیش‌بینی‌کننده، و سیستم‌های تغییر خودکار بوبین را یکپارچه می‌کنند تا اثربخشی کلی تجهیزات (OEE) را به بالای 85 درصد برساند. سنسورهای لرزش روی یاتاقان‌های کمان و موتور داده‌ها را به یک کنترل‌کننده مرکزی می‌رسانند که خرابی بلبرینگ را تا 60 ساعت قبل پیش‌بینی می‌کند و امکان تعویض برنامه‌ریزی شده را به جای خاموش شدن اضطراری می‌دهد. بارگیری خودکار بوبین مداخله اپراتور را از 12 تغییر دستی در هر شیفت به صفر کاهش می دهد و عملاً شایع ترین علت شکستن رشته های مربوط به راه اندازی را از بین می برد.

از نقطه نظر کیفیت، آرایه های میکرومتر لیزری به طور مداوم قطر هادی رشته ای را اندازه گیری می کنند و آن را با مقدار هدف مقایسه می کنند. اگر قطر بیش از 0.02 میلی متر تغییر کند، PLC سرعت کاپستن یا کشش بوبین را برای تصحیح خطا تنظیم می کند. بر اساس یک مقاله فنی در سال 2024 که در سمپوزیوم بین المللی سیم و کابل ارائه شد، این کنترل حلقه بسته تغییرات قطر را تا 68 درصد در مقایسه با ماشین های حلقه باز معمولی کاهش داد. همانطور که استانداردهای اتصال مانند OPC UA جهانی می شوند، همه دستگاه سیم بندکشی اکنون می تواند به طور مستقیم با سیستم اجرای کارخانه تولید ارتباط برقرار کند و قابلیت ردیابی را تا سطح قرقره فردی فراهم کند.

سوالات متداول

تفاوت بین رشته‌بندی دسته‌ای و هم‌مرکز چیست؟

دسته‌بندی، روی یک پیچش دوتایی انجام می‌شود دستگاه سیم بندکشی ، تمام سیم ها را در یک جهت بدون ساختار لایه هندسی مشخص می پیچد. رشته‌بندی متحدالمرکز، که معمولاً روی یک رشته سیاره‌ای یا صلب انجام می‌شود، سیم‌ها را در لایه‌های مارپیچی دقیق در اطراف یک هسته مرکزی مرتب می‌کند. هادی های متحدالمرکز سطح صاف تر و توزیع جریان یکنواخت تری دارند، در حالی که هادی های دسته ای انعطاف پذیرتر و سریعتر تولید می شوند.

طول لایه چگونه بر عملکرد هادی تأثیر می گذارد؟

طول لایه رابطه معکوس مستقیم با انعطاف پذیری و رابطه مستقیم با رسانایی دارد. طول خواب کوتاه (مثلاً 8 تا 12 برابر قطر بیرونی) انعطاف پذیری را افزایش می دهد اما مقاومت الکتریکی را کمی افزایش می دهد زیرا مسیر جریان طولانی تر می شود. در یک دستگاه سیم بندکشی طول لایه با نسبت سرعت برداشت به RPM روتاتور تنظیم می‌شود و باید در حد تحمل مشخص شده توسط استانداردهایی مانند ASTM B8 برای هادی‌های مسی رشته‌ای هم‌مرکز باقی بماند.

آیا یک ماشین می تواند هم مس و هم آلومینیوم را رشته کند؟

بله، مدرن ترین دستگاه سیم بندکشیs می‌تواند هم مس و هم آلومینیوم را پردازش کند، اما راهنماهای سیم، آستین‌های کاپستان و تنظیمات کشش باید تطبیق داده شوند. استحکام کششی کمتر آلومینیوم و تمایل به تولید گرد و غبار اکسیدی مستلزم کاهش کشش برگشتی (معمولاً 10 تا 15 درصد کمتر از مس) و استفاده از سطوح تماس سرامیکی یا فولاد ضد زنگ صیقلی برای جلوگیری از داغ شدن است.

نشانه های نیاز به تعویض بلبرینگ ماشین رشته چیست؟

افزایش ارتعاش در قاب دستگاه، تغییر نویز ریتمیک در حین کار، و رانش در طول خواب خارج از ± 2٪ بدون دستور PLC مربوطه، همگی نشان دهنده سایش بالقوه یاتاقان هستند. در یک پیچ دوگانه دستگاه سیم بندکشی هنگامی که سرعت ارتعاش از 4.5 میلی‌متر بر ثانیه RMS، همانطور که روی محفظه یاتاقان اندازه‌گیری می‌شود، یاتاقان‌های کمان باید تعویض شوند.

سرمایه گذاری مناسب در دستگاه سیم کشی

انتخاب الف دستگاه سیم بندکشی اساساً تصمیمی در مورد متعادل کردن سرعت در برابر دقت هندسی و هزینه سرمایه در برابر از دست دادن ضایعات است. برای تولید با حجم بالا از هادی‌های انعطاف‌پذیر زیر 10 میلی‌متر مربع، یک باند چرخشی دوگانه خروجی بی‌نظیری در هر دلار ارائه می‌دهد. برای کابل‌های برق و هادی‌های متحدالمرکز فشرده، یک گیره قفس سیاره‌ای یا صلب نه تنها ارجح است، بلکه از نظر فنی برای برآورده کردن استانداردهای بین‌المللی ضروری است. با تراز کردن الزامات تولید خود با داده ها و مقایسه های ارائه شده در اینجا، می توانید a را مشخص کنید دستگاه سیم بندکشی که کیفیت ثابت و بازگشت سرمایه قوی را در دهه آینده به ارمغان خواهد آورد.
